Clase 10 sensores



Fotorresistencias o LDR

Las fotorresistencias o LDR (del inglés Light Depending Resistor o resistencia dependiente de la luz) son un tipo de resistencias cuyo valor depende de la luz a la que estén recibiendo. Es muy pequeña cuando recibe una luz muy intensa (unos pocos Ωs), y aumenta su valor a medida que la luz que recibe va descendiendo.

Normalmente se los usa de dos maneras, para un sistema de luces automático que se encienda cuando hay poca luz ambiente o para detectar un movimiento cercano si algo se interpone entre el foco de luz y la fotorresistencia.

Las fotorresistencias tienen sólo dos patas, igual que las resistencias normales.





SISTEMA DE ALUMBRADO AUTOMÁTICO

Vamos a construir un circuito que encienda un LED cuando la luz baje de un cierto nivel. Con un circuito semejante se podría, por ejemplo, controlar la iluminación de una calle, un parque o un jardín por la noche.



 LDR Y LED

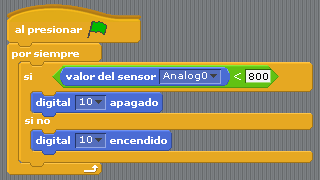

PROGRAMAR EN BLOQUE S4A

A la hora de programar, dependerá de la luz de la habitación en la que estemos.

En nuestro programa simplemente compararemos la medida actual con ese valor, y si es mayor, o sea si desciende la intensidad de la luz que incide en la fotorresistencia, (por ejemplo si tapamos el sensor con la mano) se active la salida digital 10 y se encienda el LED.

Una opción el límite en 800 para encenderse. Pero pueden elegir el que mejor se adapte al nivel que quieran para poder probarlo. Prueben con valores menores a 100.



PROYECTO FUNCIONANDO



Programa Arduino Blocks
